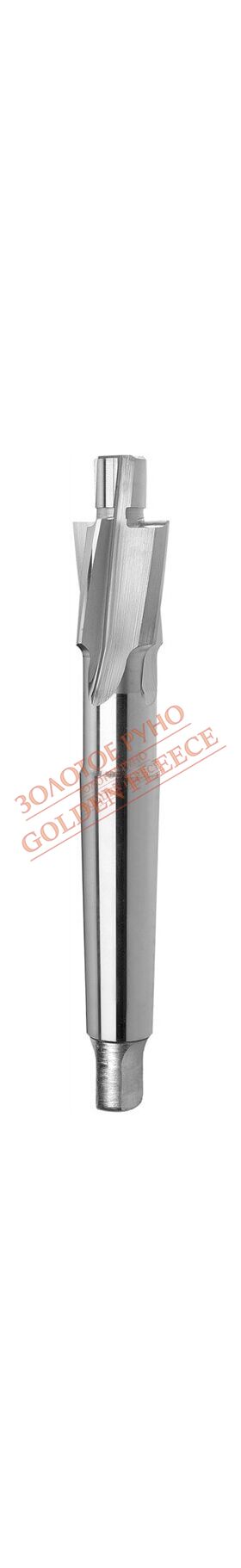

Циліндричні зенкера - торцеві з постійним пілотом, мають конічний хвостовик Морзе
Галузь застосування:
• Сталі (нержавіючі, кислотостійкі, нелегіровані, леговані)
• Чавун (ковкий, сірий, магнієвий)
• Алюміній, мідь, а також сплави (алюмінієві і мідні) | для різьби | I | I1 | № конуса | Z |
|---|---|---|---|---|
| M10 | 25 | 10 | 2 | 150 |
| M12 | 25 | 12 | 2 | 150 |
| M14 | 30 | 13 | 2 | 160 |
| M16 | 35 | 14 | 3 | 190 |
| M18 | 35 | 15 | 3 | 190 |
| M20 | 40 | 16 | 3 | 205 |
| M22 | 40 | 17 | 3 | 205 |
| M24 | 40 | 18 | 3 | 208 |
| M27 | 50 | 19 | 4 | 255 |
| M30 | 50 | 20 | 4 | 256 |
| HSS Prowadzone w otworze pod gwint (z) | HSS Prowadzone w otworze przejściowym dokładnym (f) | HSS Prowadzone w otworze przejściowym średnio-dokładnym (m) | |||
|---|---|---|---|---|---|
| index 0641-262… | D x d1 | index 0641-262… | D x d1 | index 0641-262… | D x d1 |
| 18 x 8,5 | -211-020 | 18 x 10,5 | -213-020 | 18 x 11 | -212-020 |
| 20 x 10,2 | -211-022 | 20 x 13 | -213-022 | 20 x 14 | -212-022 |
| 24 x 12 | -211-024 | 24 x 15 | -213-024 | 24 x 16 | -212-024 |
| 26 x 14 | -211-026 | 26 x 17 | -213-026 | 26 x 18 | -212-026 |
| 30 x 15,5 | -211-028 | 30 x 19 | -213-028 | 30 x 20 | -212-028 |
| 33 x 17,5 | -211-030 | 33 x 21 | -213-030 | 33 x 22 | -212-030 |
| 36 x 19,5 | -211-032 | 36 x 23 | -213-032 | 36 x 24 | -212-032 |
| 40 x 26 | -212-034 | ||||
| 43 x 30 | -212-036 | ||||
| 48 x 33 | -212-038 | ||||
Бренд:
Fenes
Вид зенкерів:
- циліндричні торцеві з хвостом Морзе
Матеріали для обробки:
- нелеговані сталі
- кислотостійкі сталі
- нержавіючі сталі
- сірий чавун
- ковкий чавун
- магнієвий чавун
- алюміній
- мідь
- алюмінієвий сплав
- мідний сплав
