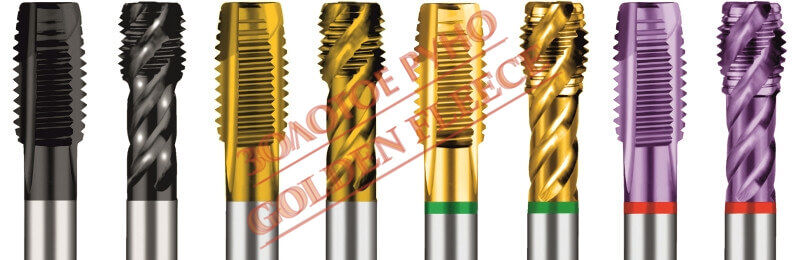

Fenes DIN 374 для дрібної метричної різьби. Інструмент, виготовлений зі сталі HSS-E.
• Наскрізні і непрямі отвори
• Кут і крок різьби 60 °
Покриття на ріжучій частини: OX, TIN, TICH.
Застосування
• Rm [MPa] ≤ 800 - нелеговані сталі і пластмаса
• Rm [MPa] ≤ 1000 - нелеговані і леговані сталі
• Rm [MPa] ≤ 1200 - нелеговані і леговані сталі, кислотостійкі та нержавіючі сталі, різні види чавуну, алюміній, мідь і їх сплави.
• Rm [MPa] 1200 ≤ 1400 - нелеговані і леговані сталі, кислотостійкі та нержавіючі сталі, різні види чавуну, алюміній, мідь і їх сплави. | D | P[мм] | L | I max. | d | [] | Ø D свердла |
|---|---|---|---|---|---|---|
| M 8 x 1 | 1 | 90 | 15 | 6 | 4,9 | 7 |
| M 10 x 1,25 | 1,25 | 100 | 18 | 7 | 5,5 | 8,8 |
| M 12 x 1,25 | 1,25 | 100 | 18 | 9 | 7 | 10,8 |
| M 12 x 1,5 | 1,5 | 100 | 18 | 9 | 7 | 10,5 |
| M 14 x 1,5 | 1,5 | 100 | 18 | 11 | 9 | 12,5 |
| M 16 x 1,5 | 1,5 | 100 | 18 | 12 | 9 | 14,5 |
| M 18 x 1,5 | 1,5 | 110 | 20 | 14 | 11 | 16,5 |
| M 20 x 1,5 | 1,5 | 125 | 24 | 16 | 12 | 18,5 |
| HSS-E B | HSS-E C | HSS-E B |
| |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| index 0641-305-500 | Rm | Заборна частина | Покриття | index 0641-305-505 | Rm | Заборна частина | Покриття | index 0641-305-510 | Rm | Заборна частина | Покриття | index 0641-305-515 |
| -080 | ≤800 | B | OX | -080 | ≤800 | C | OX | -080 | ≤1000 | B | TiN | -080 |
| -100 | ≤800 | B | OX | -100 | ≤800 | C | OX | -100 | ≤1000 | B | TiN | -100 |
| -120 | ≤800 | B | OX | -120 | ≤800 | C | OX | -120 | ≤1000 | B | TiN | -120 |
| -121 | ≤800 | B | OX | -121 | ≤800 | C | OX | -121 | ≤1000 | B | TiN | -121 |
| -140 | ≤800 | B | OX | -140 | ≤800 | C | OX | -140 | ≤1000 | B | TiN | -140 |
| -160 | ≤800 | B | OX | -160 | ≤800 | C | OX | -160 | ≤1000 | B | TiN | -160 |
| -180 | ≤800 | B | OX | -180 | ≤800 | C | OX | -180 | ≤1000 | B | TiN | -180 |
Бренд:
Fenes
Вид мітчиків:
- Машинні
Матеріали для обробки:
- нелеговані сталі
- пласмаси
- кислотостійкі сталі
- нержавіючі сталі
- сірий чавун
- ковкий чавун
- магнієвий чавун
- алюміній
- мідь
- алюмінієвий сплав
- мідний сплав
