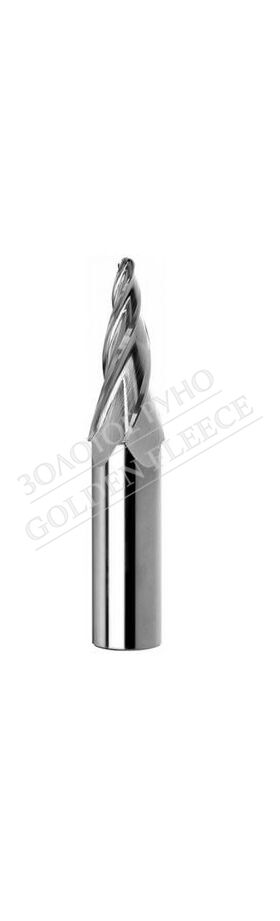

Конічна фреза для матриць з кульовим торцем, має циліндричний хвіст.
Застосування:
• леговані сталі,
• різні види чавуну.
| Нахил | D | D1 | d | I | L | r | α/2 | Z |
|---|---|---|---|---|---|---|---|---|
| 1:6 | 4 | 22,7 | 20 | 56 | 120 | 2,36 | 9°28' | 4 |
| 1:6 | 6 | 27 | 25 | 63 | 135 | 3,54 | 9°28' | 4 |
| 1:6 | 8 | 31,7 | 32 | 71 | 145 | 4,72 | 9°28' | 4 |
| 1:10 | 4 | 16,6 | 16 | 63 | 125 | 2,21 | 5°43' | 4 |
| 1:10 | 6 | 18,6 | 16 | 63 | 125 | 3,31 | 5°43' | 4 |
| 1:10 | 8 | 22,2 | 20 | 71 | 135 | 4,42 | 5°43' | 4 |
| 1:10 | 12 | 26,2 | 25 | 71 | 140 | 6,63 | 5°43' | 4 |
| 1:20 | 4 | 10,3 | 10 | 63 | 115 | 2,1 | 2°52' | 4 |
| 1:20 | 6 | 12,3 | 10 | 63 | 115 | 3,15 | 2°52' | 4 |
| 1:20 | 8 | 16 | 16 | 80 | 138 | 4,2 | 2°52' | 4 |
| 1:20 | 12 | 20 | 20 | 80 | 140 | 6,31 | 2°52' | 4 |
| 1:20 | 16 | 25 | 25 | 90 | 160 | 8,41 | 2°52' | 4 |
| 1:20 | 20 | 30 | 25 | 100 | 170 | 10,51 | 2°52' | 4 |
| HSS M - середньо-довга версія | HSS Golden Line M - середньо-довга версія | HSS-E M - середньо-довга версія | HSS-E Golden Line M - середньо-довга версія |
|---|---|---|---|
| index 0641-512… | index 0641-516… | index 0641-516… | index 0641-512… |
| -162-010 | -162-010 | -162-510 | -162-510 |
| -162-015 | -162-015 | -162-515 | -162-515 |
| -162-020 | -162-020 | -162-520 | -162-520 |
| -162-110 | -162-110 | -162-610 | -162-610 |
| -162-115 | -162-115 | -162-615 | -162-615 |
| -162-120 | -162-120 | -162-620 | -162-620 |
| -162-125 | -162-125 | -162-625 | -162-625 |
| -162-210 | -162-210 | -162-710 | -162-710 |
| -162-215 | -162-215 | -162-715 | -162-715 |
| -162-220 | -162-220 | -162-720 | -162-720 |
| -162-225 | -162-225 | -162-725 | -162-725 |
| -162-230 | -162-230 | -162-730 | -162-730 |
| -162-235 | -162-235 | -162-735 | -162-735 |
- З 4-ма лезами
- Для матриць
- сірий чавун
- ковкий чавун
- магнієвий чавун
