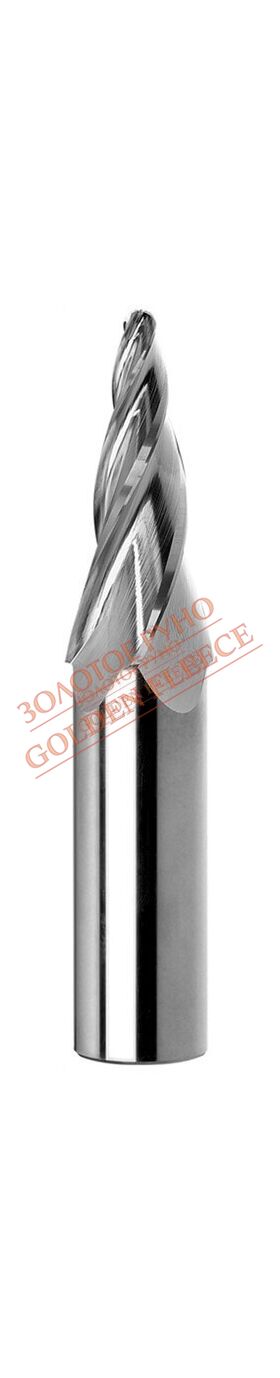

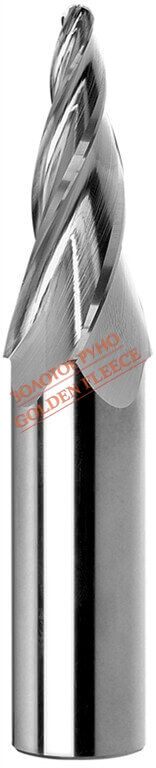

Конічна фреза для матриць з кульовим торцем, має циліндричний хвіст.
Застосування:
• леговані сталі,
• різні види чавуну.
| Нахил | D | D1 | d | I | L | r | α/2 | Z |
|---|---|---|---|---|---|---|---|---|
| 1:6 | 4 | 16 | 16 | 36 | 93 | 2,36 | 9°28' | 4 |
| 1:6 | 6 | 20 | 20 | 42 | 106 | 3,54 | 9°28' | 4 |
| 1:6 | 8 | 25 | 25 | 50 | 120 | 4,72 | 9°28' | 4 |
| 1:6 | 12 | 33 | 32 | 63 | 135 | 7,08 | 9°28' | 4 |
| 1:10 | 4 | 12 | 10 | 40 | 90 | 2,21 | 5°43' | 4 |
| 1:10 | 6 | 14 | 12 | 40 | 95 | 3,31 | 5°43' | 4 |
| 1:10 | 8 | 17 | 16 | 45 | 103 | 4,42 | 5°43' | 4 |
| 1:10 | 12 | 21 | 20 | 45 | 106 | 6,63 | 5°43' | 4 |
| 1:10 | 16 | 26 | 25 | 50 | 120 | 8,84 | 5°43' | 4 |
| 1:20 | 4 | 8 | 8 | 40 | 90 | 2,1 | 2°52' | 4 |
| 1:20 | 6 | 10 | 10 | 40 | 95 | 3,15 | 2°52' | 4 |
| 1:20 | 8 | 12,5 | 12 | 45 | 105 | 4,2 | 2°52' | 4 |
| 1:20 | 12 | 17 | 16 | 50 | 109 | 6,31 | 2°52' | 4 |
| 1:20 | 16 | 21,6 | 20 | 56 | 120 | 8,41 | 2°52' | 4 |
| 1:20 | 20 | 26,3 | 25 | 63 | 135 | 10,51 | 2°52' | 4 |
| HSS K - коротка версія | HSS Golden Line K - коротка версія | HSS-E K - коротка версія | HSS-E Golden Line K - коротка версія |
|---|---|---|---|
| index 0641-512… | index 0641-516… | index 0641-512… | index 0641-516… |
| -152-010 | -152-010 | -152-510 | -152-510 |
| -152-015 | -152-015 | -152-515 | -152-515 |
| -152-020 | -152-020 | -152-520 | -152-520 |
| -152-025 | -152-025 | -152-525 | -152-525 |
| -152-110 | -152-110 | -152-610 | -152-610 |
| -152-115 | -152-115 | -152-615 | -152-615 |
| -152-120 | -152-120 | -152-620 | -152-620 |
| -152-125 | -152-125 | -152-625 | -152-625 |
| -152-130 | -152-130 | -152-630 | -152-630 |
| -152-210 | -152-210 | -152-710 | -152-710 |
| -152-215 | -152-215 | -152-715 | -152-715 |
| -152-220 | -152-220 | -152-720 | -152-720 |
| -152-225 | -152-225 | -152-725 | -152-725 |
| -152-230 | -152-230 | -152-730 | -152-730 |
| -152-235 | -152-235 | -152-735 | -152-735 |
- З 4-ма лезами
- Для матриць
- сірий чавун
- ковкий чавун
- магнієвий чавун
