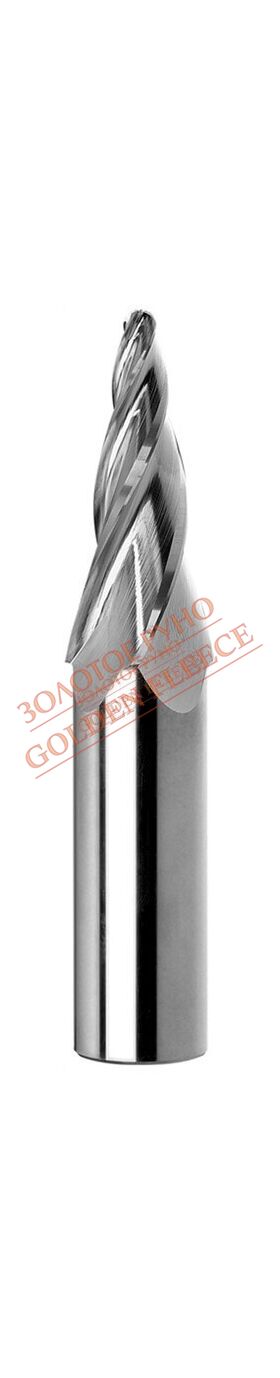

Конічна фреза для матриць з плоским торцем, має циліндричний хвіст.
Застосування:
• леговані сталі,
• різні види чавуну.
| Наклон | D | D1 | d | I | L | α/2 | Z |
|---|---|---|---|---|---|---|---|
| 1:6 | 4 | 16 | 16 | 36 | 93 | 9°28' | 4 |
| 1:6 | 6 | 20 | 20 | 42 | 106 | 9°28' | 4 |
| 1:6 | 8 | 25 | 25 | 50 | 120 | 9°28' | 4 |
| 1:6 | 12 | 33 | 32 | 63 | 135 | 9°28' | 4 |
| 1:10 | 4 | 12 | 10 | 40 | 90 | 5°43' | 4 |
| 1:10 | 6 | 14 | 12 | 40 | 95 | 5°43' | 4 |
| 1:10 | 8 | 17 | 16 | 45 | 103 | 5°43' | 4 |
| 1:10 | 12 | 21 | 20 | 45 | 106 | 5°43' | 4 |
| 1:10 | 16 | 26 | 25 | 50 | 120 | 5°43' | 4 |
| 1:20 | 4 | 8 | 8 | 40 | 90 | 2°52' | 4 |
| 1:20 | 6 | 10 | 10 | 40 | 95 | 2°52' | 4 |
| 1:20 | 8 | 12,5 | 12 | 45 | 105 | 2°52' | 4 |
| 1:20 | 12 | 17 | 16 | 50 | 109 | 2°52' | 4 |
| 1:20 | 16 | 21,6 | 20 | 56 | 120 | 2°52' | 4 |
| 1:20 | 20 | 26,3 | 25 | 63 | 135 | 2°52' | 4 |
| HSS K - коротка версія | HSS Golden Line K - коротка версія | HSS-E K - коротка версія | HSS-E Golden Line K - коротка версія |
|---|---|---|---|
| index 0641-512… | index 0641-516… | index 0641-512… | index 0641-516… |
| -151-010 | -151-010 | -151-510 | -151-510 |
| -151-015 | -151-015 | -151-515 | -151-515 |
| -151-020 | -151-020 | -151-520 | -151-520 |
| -151-025 | -151-025 | -151-525 | -151-525 |
| -151-110 | -151-110 | -151-610 | -151-610 |
| -151-115 | -151-115 | -151-615 | -151-615 |
| -151-120 | -151-120 | -151-620 | -151-620 |
| -151-125 | -151-125 | -151-625 | -151-625 |
| -151-130 | -151-130 | -151-630 | -151-630 |
| -151-210 | -151-210 | -151-710 | -151-710 |
| -151-215 | -151-215 | -151-715 | -151-715 |
| -151-220 | -151-220 | -151-720 | -151-720 |
| -151-225 | -151-225 | -151-725 | -151-725 |
| -151-230 | -151-230 | -151-730 | -151-730 |
| -151-235 | -151-235 | -151-735 | -151-735 |
- З 4-ма лезами
- Для матриць
- сірий чавун
- ковкий чавун
- магнієвий чавун
