Стрічкові пили для робіт по дереву: інструкція із застосування.

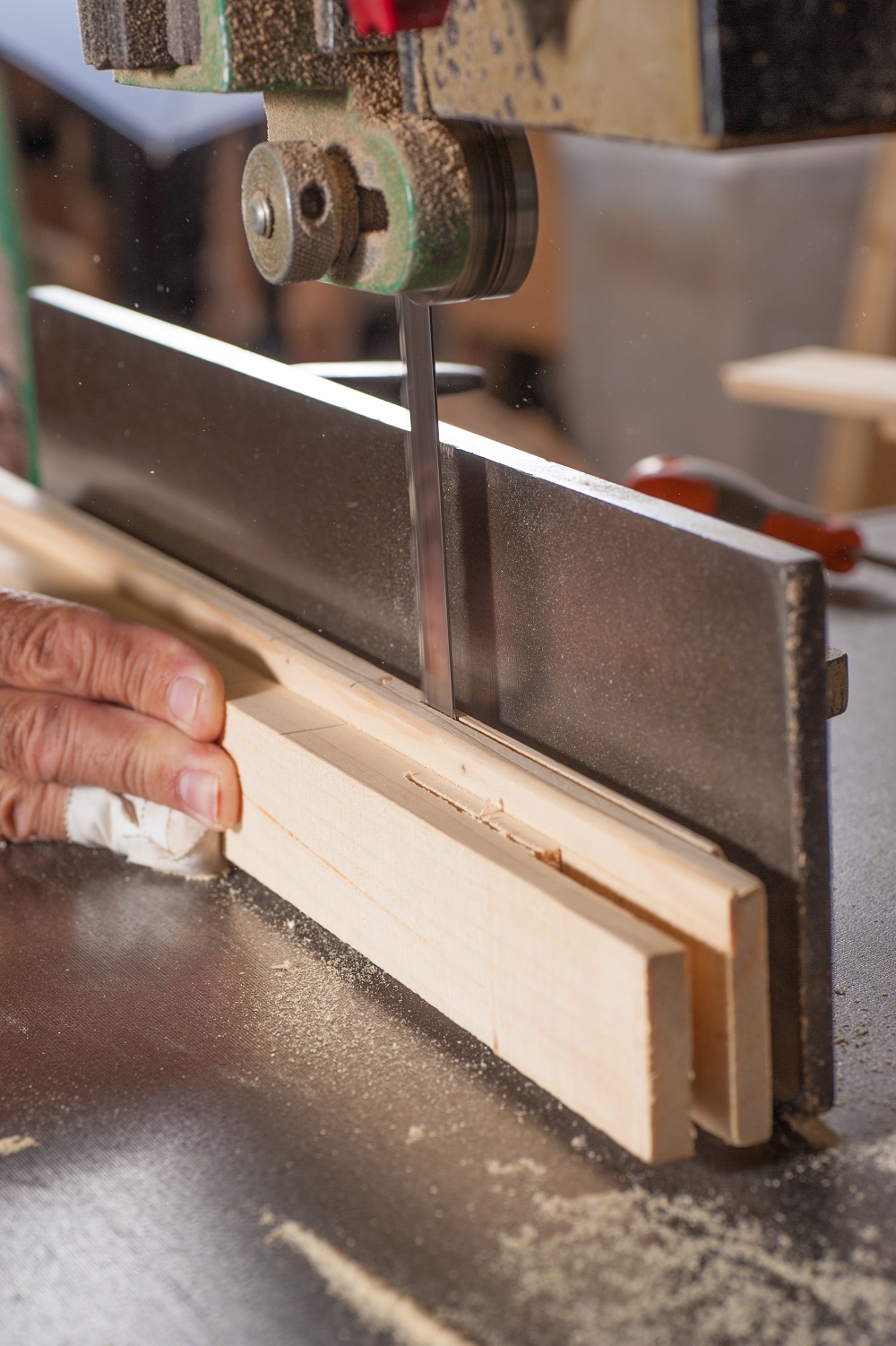

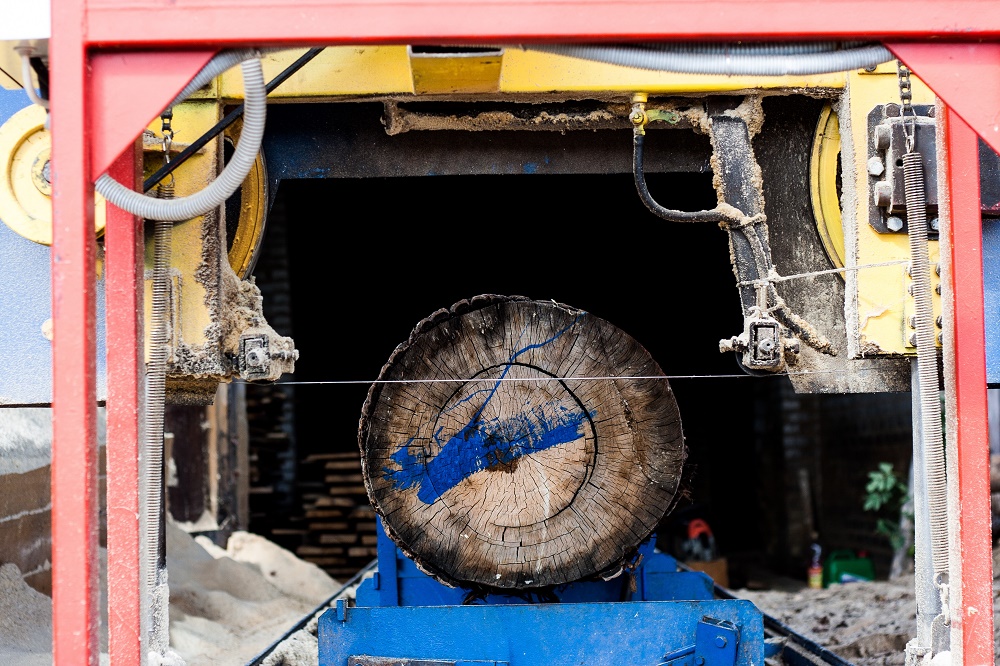

Стрічкові пили по дереву - це ріжучий інструмент, який застосовують на стрічкопильних верстатах для порізки деревини. Стрічкова пилка є замкнутою гнучкою сталевою стрічкою і має зуби по одному краю. Стрічкові пилки по дереву найчастіше застосовуються для поздовжнього розпилювання колод (на стрічкових пилорамах) а також для поперечного, поздовжнього та фігурного різання на стрічкових верстатах по дереву (вертикального компонування) або лобзикових. По кожному із застосувань є переваги перед альтернативними методами різання.

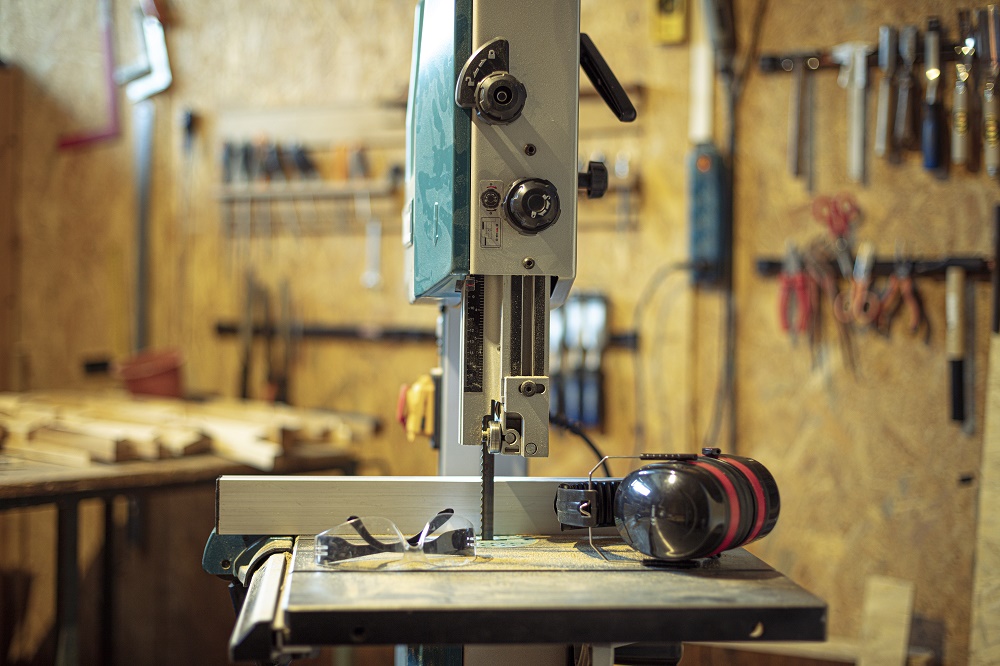

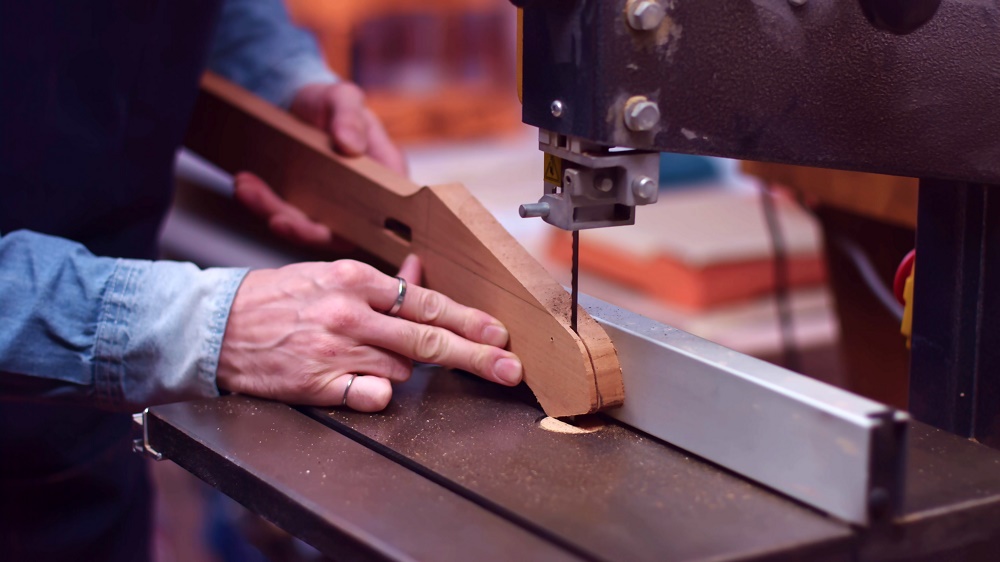

Застосування стрічкових пилок на пилорамах дозволяє проводити різання з мінімальною втратою матеріалу та високою продуктивністю обробки за рахунок малої товщини інструменту. Застосування пилок на стрічкових або лобзикових верстатах (як правило, вертикального компонування) дозволяє проводити різання заготовок з великим перетином, а також фігурного різання.

Загалом стрічкові пилки, порівняно з дисковими, мають меншу вартість, простоту в експлуатації та обслуговуванні, можуть багаторазово піддаватися ремонту та відновленню.

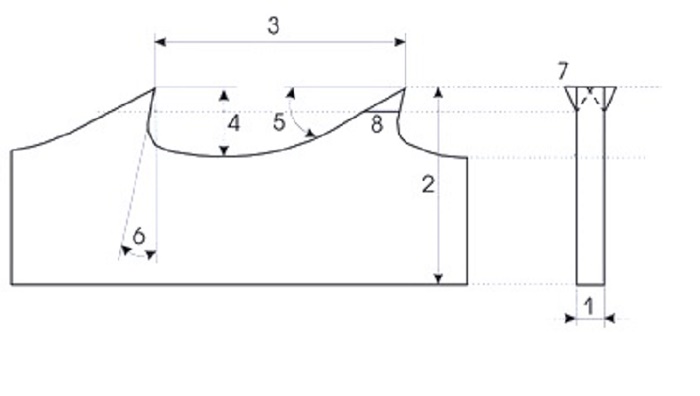

Основні технічні параметри стрічкових пилок по дереву

1 – Товщина полотна;
2 – Ширина полотна;
3 – Крок зуба;
4 – Висота зуба (глибина западини);
5 – Задній кут зуба;
6 – Передній кут зуба;
7 – Розведення зубів;
8 – Лінія розлучення зуба.

Рекомендації щодо підбору полотна

Товщина полотна
Теоретично що менше товщина полотна, то більше вписувалося термін її служби. Це пов'язано з виникненням згинальних напруг і втомною міцністю полотна. На практиці ж є високий ризик виходу полотна з ладу через неправильну експлуатацію, тверді вкраплення в матеріалі (наприклад сучка, мерзла деревина).

Полотно більшої товщини формує більш прямий та рівний різ. Вибір товщини полотна залежить від геометричних параметрів приводних шківів (діаметр та ширина робочої частини), режимів різання та виду деревини. Для м'якої деревини рекомендується товще полотно, а для твердої – тонше.

Ширина полотна

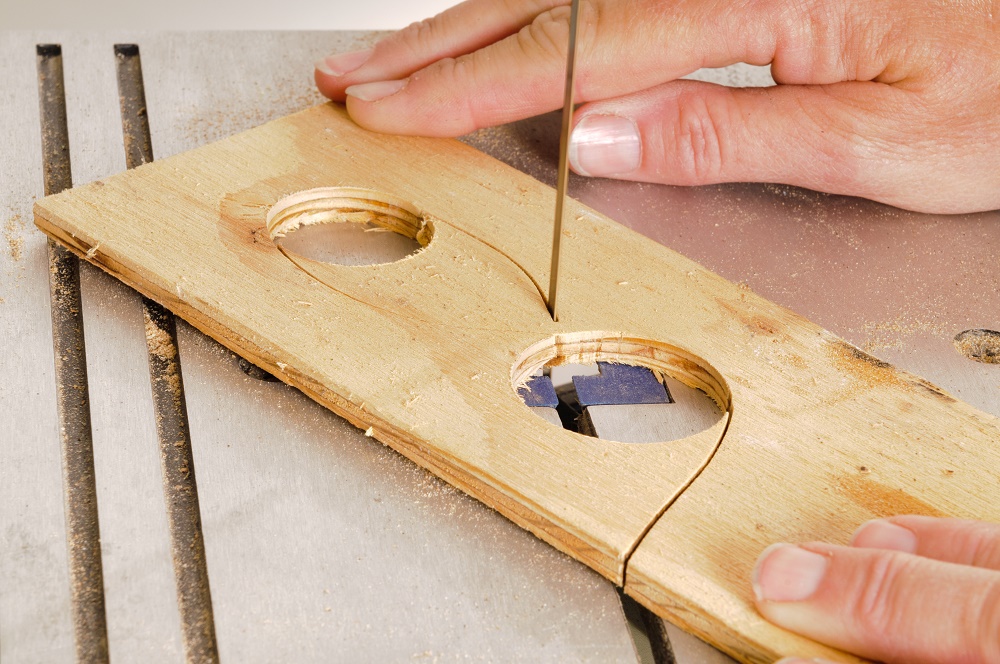

Підбір ширини зуба залежить від того, як і на якому устаткуванні буде експлуатуватися пила. При виборі стрічкового полотна для фігурного різу слід мати на увазі, що ширина полотна через особливості процесу різання впливатиме на мінімальний радіус різання.

Залежність ширини полотна та допустимого радіуса пропилу наведена нижче:

Ширина полотна, мм.	6	10	15	20	25	30	35
Мінімальный радіус, мм.	15	38	80	140	200	300	400

Для пилорам ширину стрічки слід вибирати таким чином, щоб вона була ширше приводних коліс на висоту зуба + 1-3 мм. На вибір розмірів широких пил

впливає багато факторів. До підбору їх параметрів необхідно підходити комплексно, тому бажано звернутися до фахівців компании «Золоте Руно, Украна».

Крок зуба
Кроком зуба – прийнято вважати відстань між вершинами зубів. Для стрічкових пилок по дереву найчастіше крок позначений у «мм». Стрічкові пилки з інструментальної вуглецевої сталі мають більш широку сферу застосування, можуть застосовуватися для порізки металу, дерева, пластику та інших матеріалів, маркування кроку в цих пилах позначає кількість зубів на один дюйм (25,4 мм.).



Вибирати крок варто виходячи з особливостей деревини, що обробляється. Поширеним кроком зуба є крок 22,2 мм. Це універсальний крок, що дозволяє обробляти будь-який тип і розмір дерева цілий рік.
Варто звернути увагу, що при малій кількості зубів, що беруть участь у різанні, можуть виникати пошкодження матеріалу, що розпилюється, і зубів пили, а при великому - заповнення западини стружкою, що призведе до перевантаження і перегріву полотна, а в гіршому випадку його поломки.

Висота зуба
Висотою зуба – вважають відстань між вершиною зуба та лінією основи (впадини). Збільшення площі западини дозволяє легше пиляти м'яку деревину, тому що дозволяє вигрібати більше стружки із пропилу.

Геометрія зуба
Залежно від твердості деревини, що обробляється, геометрія зуба змінюється. При порізці м'якої деревини використовується підвищена подача, збільшується кількість стружки, тому передній кут зуба повинен становити 10-15 °, задній кут >30 ° що збільшує обсяг стружкової западини і дозволяє вмістити більшу кількість стружки.

І навпаки, при порізці твердої, мерзлої або екзотичної деревини подача невелика, але необхідна вища міцність зуба. Це досягається за рахунок меншого заднього кута <30° і переднього кута 7-10°. Таким чином, пила для порізки твердого дерева має посилений зуб та зменшену западину, все це позитивно впливає на збереження ресурсу пилки.
Більшість пилок по дереву виготовляються із формою зуба «Hook». Мають передній кут 10°, задній кут 30° і велику западину. Така форма зуба вважається універсальною, забезпечує гарне проникнення в дерево різної твердості, відмінний виведення стружки із зони різання, тим самим зменшуючи навантаження на полотно та збільшуючи термін його служби. Геометрія зуба дозволяє проводити його заточування максимально ефективно, що збільшує термін експлуатації полотна.

Параметры полотна в зависимости от разрезаемой древесины.

Твердість дерева	Передній кут заточки
М'яка	10-150
Середня	8-120
Тверда	7-100

Розведення
Розведення (Ширина пропила) – нахил або кут розвороту зуба по відношенню до площини полотна, щоб забезпечити вільний хід полотна та кромки зуба. Є кілька видів розведення. Це так звана «стандартна», коли зуби відгинають по черзі за схемою вліво, вправо та «вигрібна», коли зуби розташовані вліво, вправо, центр. Другий тип розведення застосовується на більшості пилок по дереву. Залежно від типу деревини, що розрізається, і ширини стрічки слід підбирати величину розведення, враховуючи, що чим м'якше дерево, тим ширше потрібно розводити зуби.

Параметри полотна в залежності від деревини, що розрізається.

Міцність дерева	Розводка, мм.
М'яка	0,55 - 0,7
Середня	0,5 - 0,6
Тверда	0,4 - 0,5

У таблиці використано усереднені дані, з урахуванням поширених рекомендацій. Параметри слід підбирати, виходячи з вашого обладнання та умов експлуатації.

Рекомендації щодо експлуатації

Правила встановлення стрічкового полотна на верстат.
Під час встановлення полотна та налагодження обладнання верстат обов'язково має бути вимкнений. При поводженні зі стрічковим полотном слід бути обережним. Під час встановлення полотна не можна братися за ріжучі частини інструменту без захисних рукавичок.

Поводитися з полотном слід гранично акуратно, в жодному разі не кидати, оскільки це може призвести до сколу зубів і поломки полотна.
Перед встановленням нового (заточеного) полотна на верстат необхідно звернути увагу до технічного стану устаткування.
А саме:

- стану роликів або блоків напрямних. Необхідно видалити з них все сміття, бруд, тирсу. Обертання має бути плавним без закусувань та заїдань. При необхідності ролики та (або) підшипники потрібно замінити;
- стану опорних роликів. Не повинно бути люфту в підшипниках та в місцях кріплення роликів;
- Звернути увагу на шківи верстата. Вони повинні бути в одній площині, бути чистими і не мати люфта на осі кріплення. Перевірити ремінь приводного шківа. Він має бути однаковим по товщині, наявність тріщин, розривів неприпустимо.

Виконавши перелічені вище вимоги, можна приступати до встановлення нового або заточеного полотна на верстат. Виконувати роботу зі зміни стрічкового полотна слід у захисних рукавичках та окулярах.

Алгоритм заміни стрічкового полотна:
- вимкнути живлення;
- послабити натяг полотна (за допомогою гвинта, який регулює натяг послабити рухомий шків і наблизити його до приводного шківа);
- відкрити захисні кожуха;
- зняти полотно зі шківів;

- Видалити стружку з напрямних та шківів.
- Розгорнути нове полотно (Не кидати).
- Встановити полотно (перевірити напрямок зубів, зубці мають бути направлені у бік обертання приводного шківа)
- встановити полотно на шківи; основне робоче навантаження повинне проходити по центру пили протягом усієї довжини. Необхідно переконатися, що полотно знаходиться в тому самому положенні по всій довжині шківа. Для цього встановивши полотно на шківи, ​​необхідно провернути їх вручну кілька разів, при необхідності вирівняти полотно. Також враховувати, що зуб має виходити за межу шківа на всю висоту плюс 1-3 мм;
- Вставити полотно у направляючі.

Якщо на верстаті блокові напрямні потрібно, щоб між ними і корпусом пили був зазор приблизно 0,1-0,2 мм;
- закрити захисні кожуха;
- встановити натяг полотна (берегтися зон затискання);
- увімкнути верстат (прокрутити кілька хвилин, щоб полотно остаточно встановилося на шківах);

Рекомендовані максимальні значення натягу

Типорозмір полотна	Зусилля натягу, мПа
6 x 0,5	10,2
10 x 0,6	20,7
15 x 0,7	44
20 x 0,7	63
25 x 0,7	98
30 x 0,8	137
35 x 0,8	166
32 х 0,9	180
32 х 1,0	200
35 x 0,9	200
35 x 1,0	223
35 x 1,1	246
40 x 1,0	264
40 x 1,1	287
50 x 1,1	350

Притирання полотна
Кроки приробітку нового (перезаточеного) полотна:
- після встановлення полотна на верстат, дати попрацювати в холостому режимі протягом 2-5 хв;
- Для перевірки коректності заточування та розведення зубів пилки слід виконати кілька перших різів на занижених режимах.

Режими різання

Швидкість різання. Середні значення коливаються від 20 до 30 м/с. Слід враховувати тип деревини, що обробляється, чим вона твердіша, тим меншою повинна бути швидкість.
Для оптимального різання необхідно, щоб кожен зуб полотна стрічкової пилки зрізав стружку певної товщини. Для цього потрібно правильно підібрати крок зуба, швидкість стрічкової пилки та швидкість подачі полотна.
Середні рекомендовані значення подачі становлять 2-8 м/хв. Основні рекомендації: чим менше крок зуба, швидкість і твердіший матеріал тим менше подача. Швидкість подачі може коригуватися формою стружки, одержуваної у процесі різання.

Обслуговування стрічкового полотна
Час безперервної роботи стрічкового полотна по дереву обмежений. Рекомендований режим роботи полотна:
- 1-3 години роботи полотна (далі полотно потрібно зняти та вивісити у вільному положенні для «відпочинку»);
- 12-24 години перерви (залежно від рекомендацій виробника);
- заточування зубів;
- Розведення.
Якщо полотно з будь-якої причини не знімається зі верстата, слід обов'язково послабити його натяг.

Заточування стрічкового полотна
Заточування проводиться за допомогою борозонового кола.

Необхідно правильно підібрати профіль кола, який повторює профіль зуба пили та знімає метал за один захід по всьому контуру зуба. Знімати метал варто на глибину 01-015 мм. за кілька заходів. Після очищення оглянути предмет тріщин і сколів зубів. Дрібні дефекти усуваються за допомогою повторного заточування, великі тріщини усуваються шляхом вирізування дефектної смуги та вварювання нової частини пилки.
Несправності під час експлуатації

Несправність	Причина
Тріщини у міжзубній западині	Некоректний натяг пилки
	Занадто велика подача
	Стійки напрямних розташовані надто далеко від заготівлі
	Полотно перегріте або працює досить довго без перерви
	Полотно після роботи залишилося натягнутим на шківах верстата
	Пила була або вступила в контакт із заготівлею, не досягнувши оптимальної швидкості різання
Тріщини на спинці полотна	Некоректний натяг пилки
	Шківи верстата не знаходяться в одній площині
	Ролики направляючих сильно зношені
	Некоректний вибір полотна в залежності від ширини та діаметра шківа
	Регулярні удари спинки полотна частини верстата (реборду шківа, торці направляючих роликів)
Нерівний різ (хвиля)	Некоректне (несиметричне) розведення зубів полотна
	Наявність задирок внаслідок некоректного заточування
	Зношування підшипників, що направляють роликів
	Некоректний натяг полотна
	Занадто велика подача
	Пила некоректно встановлена ​​на верстаті, при цьому зубці полотна знаходяться в контакті зі шківом. Внаслідок цього втрачається розведення на одному боці

Завдяки описаним вище порадам і рекомендаціям, ви зможете використовувати ваш інструмент на 100%.
