Ролики алмазні, правлячі використовуються для серійного і масового виготовлення для виправлення абразивних кіл. Із застосуванням цих роликів виходить копія необхідного профілю на поверхні абразивних кіл. Цей профіль потім переноситься на оброблювану деталь.
Застосування:
• обробка колінчастих валів, кульових пальців, клапанів;
• - шліфуванні поршневих кілець;
• - виготовленні турбінних лопаток, деталей підшипникової промисловості, зубчастих коліс, різьбових з'єднань;
Переваги:
• Профілювання поверхонь абразивних кіл за одну дію;
• Висока точність при створенні досить важких профілів;
• Збільшується продуктивність роботи виробництва;
• Допомогають минути деякі етапи обробки заготовки (токарну, фрезерну і попереднє шліфування).
Таблиця до малюнка 1.
| Розміри | Ролик алмазний розміри, мм 02Н* |
| D max | 160 |
| D min | 26 |
| H max | 140 |
| H min | 10 |
| *-02H - метод гальванопластики з неорієнтованим розташуванням алмазів, скріплених металевою зв'язкою. Відношення діаметра алмазного ролика до його висоти повинно бути не більше 0,9. | |
Таблиця до малюнка 2
| С=+-0,02 | Н=+-0,02 | R4=0,01 |
| D=+-0,02 | P=+-0,003 | R5=0,012 |
| Е=+-0,02 | R1=0,15 | а=+-3' |
| F=+-0,02 | R2=+-0,12 | a/2=+-3' |
| G=+-0,01 | R3=+-0,01 | b=+-3' |

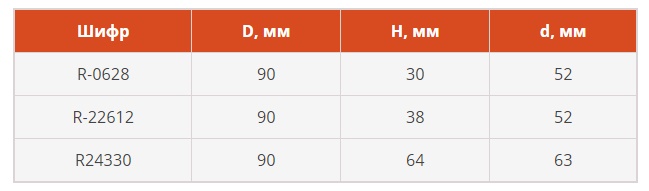

Основна таблиця "Ролики алмазні, правлячі":
